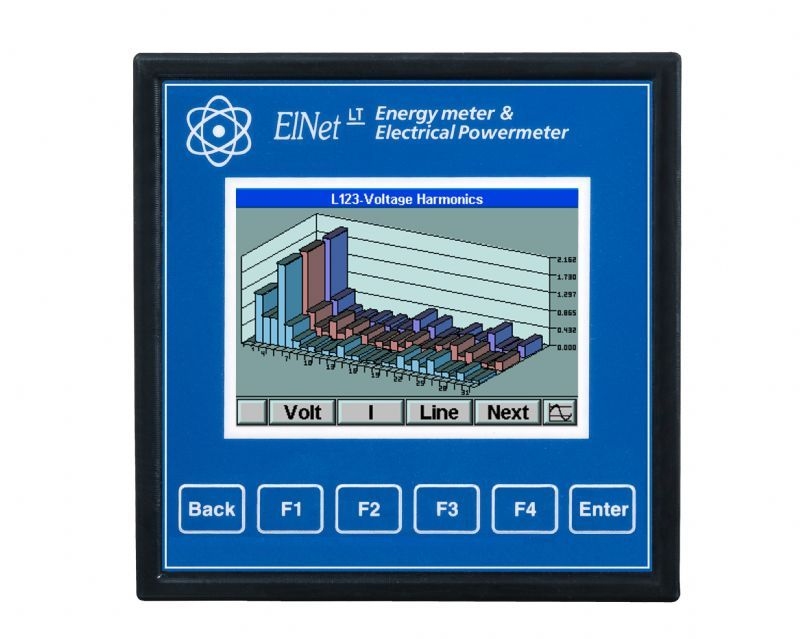

LT Enerji Analizörü (Harmonik,Hafıza,RS485-Ethernet)

LT Enerji Analizörü (Harmonik,Hafıza,RS485-Ethernet)

Analizörler konusunda bildiklerinizi unutun, bir analizörden çok daha fazlası bu üründe hem de rakipsiz fiyata. Kompanzasyon izleme, otomatik raporlama özellikleri ile harici bir yazılım olmadan uzaktan izleme ve kontrol özellikleri.

Bu ürünü görmeden analizör almayın.

Genel Özellikleri

• Türkçe Menü
• 1 MByte Kayıt Hafızası
• Class 0,2 enerji ölçüm hassasiyeti, opsiyonel özel kalibrasyon ile class0,1
• 1600 örnek/periyod ile ölçüm
• 6 aylık enerji tüketiminin gün ve gün periyodik kaydı
• Enerji kayıtlarından, istenilen iki tarih arası tüketimin cihaz üzerinden veya web sayfasından (TCP modelinde) ek bir programa gerek kalmadan raporlanması
• 64. Dereceye kadar FFT harmonik ölçümü
• Akım ve gerilim dalga formu gösterimi
• Ethernet portu üzerinden web sayfası yayınlama - web server (TCP Modelinde)
• Tarifeli enerji ölçümü
• Tüm ölçümler için pik ölçümü
• RS485 Modbus iletişim portu, ve ethernet iletişim portu
• Modbus TCP, Modbus RTU ve BACNet iletişim protokolleri
• 2 adet kontak (durum bilgisi) girişi, 1 adet kontak çıkışı sayesinde bağlı bulunduğu baraya ait şalter/kesici durum bilgisi takibi ve şalter kontrolü
• Kontak girişi sayesinde jeneratör çalışmasını ayrı bir sayaçta sayma özelliği (AVM, Residence vb. için ideal)
• kVarh-L/kWh ve kVarh-C/kWh oranlarının saat başı kontrolü ve alarm durumunda istenilen kişilere e-mail gönderme özelliği ile kolay kompanzasyon kontrolü

Ölçüm Özellikleri

Temel Ölçümler

• 3xV (L-N), ölçüm hassasiyeri %0,2
• 3xU (L-L) , ölçüm hassasiyeri %0,2
• 3xI (Akım) + nötr akımı hesaplama, ölçüm hassasiyeri %0,2
• Frekans ölçümü (Hz)
• 3xkW ve kW toplam, ölçüm hassasiyeri %0,2
• 3xkVAr ve kVAr toplam reaktif güç ölçümü
• 3xkVA ve kVA toplam görünür güç ölçümü
• kWh, kVArh, kVAh olarak enerji ölçümü
• 4 tarifeli enerji ölçümü
• 6 aylık ay boyunca enerji tüketiminin periyodik olarak hafızaya kaydı
• Her faza ait enerji tüketiminin ayrı ayrı ölçümü
• 3xCosQ ve toplam CosQ

Harmonik ve Enerji Kalitesi Ölçümleri

• 3xTHDV (%)
• 3xTHDI (%)
• 64. Dereceye kadar FFT harmonik ölçümü ve harmoniklerin bar diyagram olarak gösterimi
• Gücün (kW, kVAr) temel bileşeni ve harmonik bileşeni hesaplama (filtre yapıldığında elde edilecek tasarruf)
• Akım ve gerilimin temel bileşeni ve harmonik bileşeni hesaplama
• Akım ve gerilim dalga formu gösterimi

Demand ve Min-Max Ölçümleri

• CosQ ve güç ölçümleri için demand ölçümleri
• Tüm ölçümler için min-max değer hesaplama

Donanım Özellikleri

• 96x96x80 mm pano kapağına monte
• 1 MByte Kayıt Hafızası
• Arkadan aydınlatmalı geniş, şık, renkli grafik LCD panel (320x240 pixel)
• RS485 haberleşme portu (Modbus)
• Ethernet iletişim portu (Modbus TCP ve BACNet)
• Nötr akımı ölçümü (LTP Modelinde)
• 2 adet kontak (durum bilgisi) girişi, 1 adet kontak çıkışı sayesinde bağlı bulunduğu baraya ait şalter/kesici durum bilgisi takibi ve şalter kontrolü
• Kontak girişi sayesinde jeneratör çalışmasını ayrı bir sayaçta sayma özelliği (AVM, Residence vb. için ideal)
• Alarm limit değer kontrolü ve alarm durumunda kontak çıkışı verme özelliği
• Dahili gerçek zaman saati
• Akım ve gerilim bağlantısındaki hataların otomatik olarak algılanarak kullanıcının uyarılması
• Yüksek manyetik alanlarda ölçümlerin bozulmasını engellemek için özel filtre menüsü
• 90 - 250 VAC ve 110 - 280 VDC üniversal yardımcı besleme
• True RMS (TRMS) ölçüm
• Gerilim girişlerine 515 V'a kadar bağlantı yapma imkanı (Max : 1000V kısa süreli)
• İzole akım girişlerine 1 veya 5A akım trafosu bağlantısı imkanı (Siparişte belirtilmeli)
• Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG de kullanım imkânı
• -20...+70 derece çalışma sıcaklığı

Uyumlu Olunan Standartlar

IEC 62053-22

IEC 62053-23

IEC 62052-11

Ürün Kodları

LT : RS485 portu ile

LT-TCP : RS485 ve Ethernet portu ile

LTP : RS485, Ethernet portu ve Nötr akım trafosu ölçümü girişi ile
